SH300 sadulõmblusliin 8 jaamaga
Sadulõmblussüsteem Stitchhero SH300 on Hiinas võllita käigukasti juhtimine pioneeriks, kasutades mehaaniliste spindlite asemel elektroonilisi. See uuenduslik lähenemine vastab tänapäevaste kasutajate kiireloomulistele köitmisvajadustele, pakkudes traditsioonilistele trükimaterjalidele kiireid ja tõhusaid tootmisvõimalusi.
- Kiire kohaletoimetamine
- Kvaliteedi tagamine
- 24/7 klienditeenindus
Toote tutvustus
|
SH300 sadulõmblusliin 8 jaamaga
Sadulõmblussüsteem Stitchhero SH300 tutvustab Hiinas teedrajavat võllita käigukasti juhtimist, kasutades mehaaniliste spindlite asemel elektroonilisi spindleid. See uuendus rahuldab kaasaegsete kasutajate kiireloomulisi sidumisvajadusi, pakkudes kiireid ja tõhusaid tootmisvõimalusi traditsioonilistele trükimaterjalidele. Sadulõmblussari SH300 koosneb mitmest üksikust masinast: DY480 õmblusseade, ZYDY480 kokkuklapitav õmblusseade, DQ12 sadulõmblusseade, QSD12 kolmepoolne raamatu trimmimisseade, SZQ480 lineaarne konveier ja SH300 elektriline juhtpult.
Põhijooned: - Kasutajasõbralik kasutamine, mida hõlbustab suur SIMENSi puuteekraan koos intuitiivsete ikoonidega.
|
|
Tehnilised andmed |
|||
|
Mudel |
Stitchhero SH300 |
||
|
Maxkärbimata lehtsuurus |
Üks leht: 480 x 320 mm ;Kahelehed: 480 x 320 mm |
||
|
Min. köite suurus |
Üks leht:158 x 110 mm; Topeltlehed: 206x110mm |
||
|
Maxkärbitud lehe suurus |
Üks leht:475 x 300 mm; Topeltlehed: 2x234x300mm |
||
|
Min.kärbitud lehe suurus |
Üks leht:148 x 105 mm; Topeltlehed: 2x95x105mm |
||
|
Max raamatu paksus |
10 mm |
||
|
Min. kahe kruvi keskkoha kaugus |
45 mm |
||
|
Kasutatud traat |
25# |
||
|
Max mehaaniline kiirus |
10000c/h |
||
|
Toiteallikas |
Põhimootor: 15 KW, vaakumpump 4KWx2; 3-faasiline 380V, 50hz |
||
|
Õhuvarustus |
0,8 MPa, 1,2 m³/min, 11Kw |
||
|
Kaal |
7 tonni |
||
|
Masina mõõtmed |
10160 x 4750 x 1650 mm |
||
Valikud
1. Vöötkoodi ühik
2. Kaks täiendavat pöörlevat sööturit
3. Iga täiendav Hohner M45/6 õmbluspea
|
|

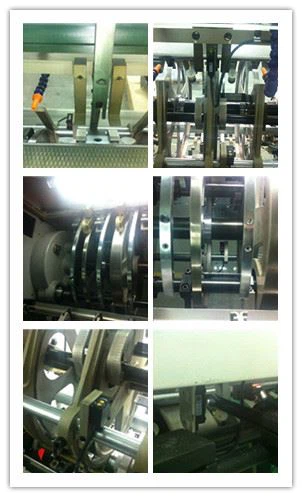

Kaheksapöörlev feederid Kõik söötjad on mobiilsed ja neid saab käsitsi söötmiseks tagasi kallutada, võimaldades spetsiaalsete signatuuride õmblemist. Minimaalne allkirja suurus: 138x105 mm Maksimaalne allkirja suurus: 475x300 mm Madala/kõrge folioringiga või erinevas formaadis ringidega signatuure saab avada haaratsite või imikute abil. Sööturi näidikud ja õhukogus on kergesti reguleeritavad.
|
|
|
A usaldusväärne kaanekaustade söötja Kui kaas on eelnevalt kindlaksmääratud joonel kriipsutatud, volditakse see vastavalt kokku ja suunatakse järgmisele hästi kogutud raamatuplokile. Seejärel transporditakse korralikult kogutud raamat sadulapüüdmisjaama. |
|
|
Puuteekraaniga (Siemensi) jaam Intuitiivse ikoonipõhise liidesega varustatud puutetundliku ekraaniga jaam võimaldab hõlpsat toote jälgimist, rikete diagnostikat ja kvaliteedikontrolli.
|
|
|
Õmblusüksus Rose'i õmblusüksusel on kaks Hohner M45/6 õmbluspead, mis on tuntud oma täpsuse ja töökindluse poolest. Nende peadega saab tõhusalt õmmelda kuni 5 mm paksuseid materjale, tagades mitmekülgsuse erinevatele nõuetele. Seade saab sujuvalt hakkama väikeste õmblusvormingutega alates 138 * 105 mm kuni suuremate vorminguteni kuni 470 * 310 mm, tagades täiuslikud õmblustulemused paljudes suurustes. Lisaks on mugavuse ja tõhususe tagamiseks kaasas kaks traattaldrikut. |
|
|
A tuvastusseadmete seeria valmis raamatu kvaliteedi kontrollimiseks 1. Allkirja ja ummistuse tuvastamise seade puudub (peamine)
|
|
|
Vigane tagasilükkamisväravallkirjad |
|
|
A kolme noaga trimmer Kolme noaga trimmer T460 on lõpetatud raamatute välimuse ja kvaliteedi tagamisel ülioluline. Sellel on asendinäitajatega käsirattad, mis pakuvad kiiret ja lihtsat seadistamist. Iga kärpimata raamat läbib sujuva ülekande ja täpse positsioneerimise, tagades täpse kärpimise. Protsess algab eesmise lõikenoaga, millele järgneb pea ja jala kärpimine. Tehnilised andmed: - minimaalne kärpimata raamatu suurus (laius x kõrgus): 138 x 105 mm |
|
|
A svärisematarneüksus Stream Delivery Unit tagab täpselt kärbitud õmmeldud raamatute sujuva ülekandmise heade raamatute kogumisjaama. Siin saab raamatuid rühmitada iga rühma jaoks vajaliku koguse järgi, tagades tõhusa organiseerimise.
|
|
|
Hitachi õhukompressor
|
|
|
KaksBECKER vaakumpumps
|
* Masina konstruktsiooni ja tehnilisi andmeid võidakse ette teatamata muuta.
Tööprotsess on järgmine:
1. Kokkuvolditud allkirjad laotakse kogunemiskohtadele.
2. Õhupump varustab õhku.
3. Kogumisüksus kannab allkirjad vastavalt leheküljejärjekorrale automaatselt üle raamatu edasitoimetamise ahelasse.
4. Raamatu edastamise kett kannab allkirjad õmblussõlme. Samaaegselt kontrollitakse iga allkirja eraldi lehekülgede kaupa fotoelemendi, läbipainde ja paksuse mõõtmise kaudu.
5. Allkirjalekkinud või ülejäägiga õmblemata raamatud suunatakse jäätmekonveierile, õmmeldud raamatud aga trimmimisseadmesse.
6. Kärbitud raamatud läbivad kärpimisüksuses servade kärpimise ja registreeritakse juhikute abil kahes etapis.
7. Kärbitud raamatud tarnitakse seatud raamatu eraldamise koguse alusel.
